紧凑型简约设计与家居空间完美适配，可自由组合地暖或暖气片，全屋舒适采暖，畅享沐浴
暖气片/地暖+热水洗浴：实现365天热水洗浴+冬季采暖需求

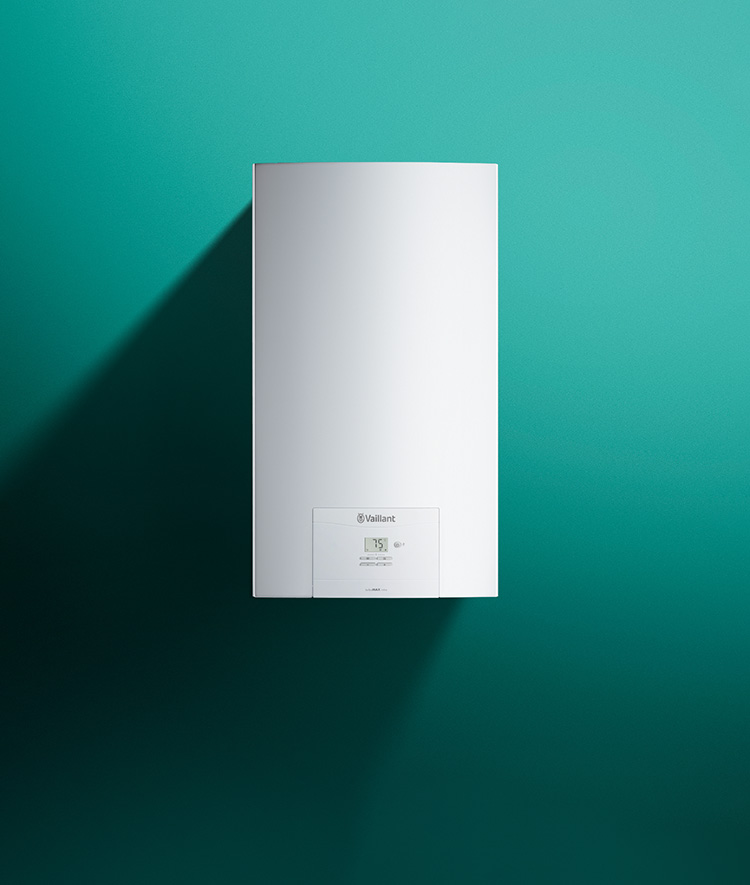

turboMAX intro 28kW为例，满足150㎡-200㎡采暖面积稳定供暖，双用水点使用无忧
多功率可选，适配不同户型
| 采暖面积<90㎡ | 采暖面积<150㎡ | 采暖面积<200㎡ | 采暖面积<300㎡ |
|---|---|---|---|
| 壁挂炉功率18kW相当于一台10.5L的热水器① | 壁挂炉功率24kW相当于一台13.4L的热水器① | 壁挂炉功率28kW相当于一台15.8L的热水器① | 壁挂炉功率36kW相当于一台19.3L的热水器① |
15.8L/min产热水量：28kW相当于一台15.8L热水器，充沛热水
1.7L/min启动流量：1.7L/min低水压启动
不锈钢板式换热系统：快速换热，提供澎湃热水
13片火排设计，保障燃烧稳定
高能效，28kW功率机型热效率可达93.65%②
铜主热交换器：优异导热性能，高效换热 铜水路组件：耐腐蚀，使用寿命长 6M三档可调水泵：适应不同使用场景，降低运行噪音
基于威能强大的中央数据处理器，稳定可靠
平衡式烟道设计，燃烧更放心
燃烧氧气来源室外，不消耗室内氧气，避免缺氧 燃烧废气排出室外，安心舒心采暖
负压燃烧系统
保证烟气充分排出，避免CO外溢，更安全
多重结构保护，细致入微守护安全
燃烧室隔板：避免高温 防爆板设计 整机外壳面板：隔离燃烧噪音
整机10+安全防护
防冻保护 过热保护 防干烧保护 外壳防烫伤保护 超压保护 过滤保护 防冷凝水保护 缺水保护 设备自检 防漏电保护 熄火保护 风机预清扫保护
| 技术参数 | N1PB21-VU 18X/6-1 (H-CN) | N1PB27-VU 24X/6-1 (H-CN) | N1PB32-VU 28X/6-1 (H-CN) | N1PB40-VU 35X/6-1 (H-CN) |
|---|---|---|---|---|
| 采暖额定热负荷范围 | 9.4-21.0kW | 11.0-27.3kW | 12.8-32.0kW | 13.6-40.0kW |
| 采暖额定热输出范围（80/60℃） | 8.0-18.0kW | 9.0-24.0kW | 10.8-28.0kW | 11.3-35.0kW |
| 生活热水制备时的最大供热功率（VUW） | – | – | – | – |
| 燃气种类 | 12T | 12T | 12T | 12T |
| 设备侧的燃气接头 | G 3/4“ | G 3/4“ | G 3/4“ | G 3/4“ |
| 设备侧供暖供水/和回水管接口 | G 3/4“ | G 3/4“ | G 3/4“ | G 3/4“ |
| 设备侧冷水和热水接口 | G 1/2“ | G 1/2“ | G 1/2“ | G 1/2“ |
| 泄压阀连接管（最小） | G 3/8“ | G 3/8“ | G 3/8“ | G 3/8“ |
| 进气/排烟接头 | 60/100mm | 60/100mm | 60/100mm | 80/125mm |
| 天然气H（12T）燃气动压 | 2.0kPa（20.0mbar） | 2.0kPa（20.0mbar） | 2.0kPa（20.0mbar） | 2.0kPa（20.0mbar） |
| 设备尺寸，高度 | 740mm | 740mm | 740mm | 800mm |
| 设备尺寸，宽度 | 410mm | 410mm | 410mm | 540mm |
| 设备尺寸，深度 | 310mm | 310mm | 310mm | 393mm |
| 净重约 | 32.0kg | 32.5kg | 33kg | 42.0kg |
| 最高供水温度调节范围（出厂设置：75℃） | 35-83℃ | 35-83℃ | 35-83℃ | 35-83℃ |
| 允许的工作压力 | 0.3MPa（3.0bar） | 0.3MPa（3.0bar） | 0.3MPa（3.0bar） | 0.3MPa（3.0bar） |
| 循环水量（针对△T=20K） | 810 l/h | 1070 l/h | 1270 l/h | 1516 l/h |
| 水泵扬程（针对额定循环水量） | 0.043MPa（0.430bar） | 0.025MPa（0.250bar） | 0.017MPa（0.170bar） | 0.043MPa（0.430bar） |
| 最低启动流量 | – | – | – | – |
| 水量（针对△T=25K） | – | – | – | – |
| 水量（针对△T=30K） | – | – | – | – |
| 最大适用压力 | – | – | – | – |
| 最小启动压力 | – | – | – | – |
| 生活热水出水温度范围 | 35-65℃ | 35-65℃ | 35-65℃ | 35-65℃ |
| 电气连接 | 220V/50Hz | 220V/50Hz | 220V/50Hz | 220V/50Hz |
| 允许的连接电压 | 187-253V | 187-253V | 187-253V | 187-253V |
| 所安装的保险丝（慢熔） | 2A | 2A | 2A | 2A |
| 最小电功率消耗 | 140W | 140W | 140W | 140W |
| 额定电功率 | 150W | 150W | 150W | 155W |
| 待机电功率消耗 | 4W | 4W | 4W | 5W |
| 外壳防护等级 | IPX4 | IPX4 | IPX4 | IPX4 |
| 电击防护等级 | Ⅰ类 | Ⅰ类 | Ⅰ类 | Ⅰ类 |
| 技术参数 | L1PB21-VUW 18X/6-1 (H-CN) | L1PB27-VUW 24X/6-1 (H-CN) | L1PB32-VUW 28X/6-1 (H-CN) | L1PB40-VUW 35X/6-1 (H-CN) |
|---|---|---|---|---|
| 采暖额定热负荷范围 | 9.4-21.0kW | 11.0-27.3kW | 12.8-32.0kW | 13.6-40.0kW |
| 采暖额定热输出范围（80/60℃） | 8.0-18.0kW | 9.0-24.0kW | 10.8-28.0kW | 11.3-35.0kW |
| 生活热水制备时的最大供热功率（VUW） | 18.0kW | 24.0kW | 28.0kW | 35.0kW |
| 燃气种类 | 12T | 12T | 12T | 12T |
| 设备侧的燃气接头 | G 3/4“ | G 3/4“ | G 3/4“ | G 3/4“ |
| 设备侧供暖供水/和回水管接口 | G 3/4“ | G 3/4“ | G 3/4“ | G 3/4“ |
| 设备侧冷水和热水接口 | G 1/2“ | G 1/2“ | G 1/2“ | G 1/2“ |
| 泄压阀连接管（最小） | G 3/8“ | G 3/8“ | G 3/8“ | G 3/8“ |
| 进气/排烟接头 | 60/100mm | 60/100mm | 60/100mm | 80/125mm |
| 天然气H（12T）燃气动压 | 2.0kPa（20.0mbar） | 2.0kPa（20.0mbar） | 2.0kPa（20.0mbar） | 2.0kPa（20.0mbar） |
| 设备尺寸，高度 | 740mm | 740mm | 740mm | 800mm |
| 设备尺寸，宽度 | 410mm | 410mm | 410mm | 540mm |
| 设备尺寸，深度 | 310mm | 310mm | 310mm | 393mm |
| 净重约 | 32.5kg | 33kg | 34kg | 43.0kg |
| 最高供水温度调节范围（出厂设置：75℃） | 35-83℃ | 35-83℃ | 35-83℃ | 35-83℃ |
| 允许的工作压力 | 0.3MPa（3.0bar） | 0.3MPa（3.0bar） | 0.3MPa（3.0bar） | 0.3MPa（3.0bar） |
| 循环水量（针对△T=20K） | 810 l/h | 1070 l/h | 1270 l/h | 1516 l/h |
| 水泵扬程（针对额定循环水量） | 0.043MPa（0.430bar） | 0.025MPa（0.250bar） | 0.017MPa（0.170bar） | 0.043MPa（0.430bar） |
| 最低启动流量 | 1.7 l/min | 1.7 l/min | 1.7 l/min | 1.7 l/min |
| 水量（针对△T=25K） | 10.5 kg/min | 13.4 kg/min | 15.8 kg/min | 19.3 kg/min |
| 水量（针对△T=30K） | 8.5 kg/min | 11.4 kg/min | 13.4 kg/min | 16.2 kg/min |
| 最大适用压力 | 0.6MPa（6.0bar） | 0.6MPa（6.0bar） | 0.6MPa（6.0bar） | 0.6MPa（6.0bar） |
| 最小启动压力 | 0.1MPa（1.0bar） | 0.1MPa（1.0bar） | 0.1MPa（1.0bar） | 0.1MPa（1.0bar） |
| 生活热水出水温度范围 | 35-65℃ | 35-65℃ | 35-65℃ | 35-65℃ |
| 电气连接 | 220V/50Hz | 220V/50Hz | 220V/50Hz | 220V/50Hz |
| 允许的连接电压 | 187-253V | 187-253V | 187-253V | 187-253V |
| 所安装的保险丝（慢熔） | 2A | 2A | 2A | 2A |
| 最小电功率消耗 | 140W | 140W | 140W | 140W |
| 额定电功率 | 150W | 150W | 150W | 155W |
| 待机电功率消耗 | 4W | 4W | 4W | 5W |
| 外壳防护等级 | IPX4 | IPX4 | IPX4 | IPX4 |
| 电击防护等级 | Ⅰ类 | Ⅰ类 | Ⅰ类 | Ⅰ类 |
